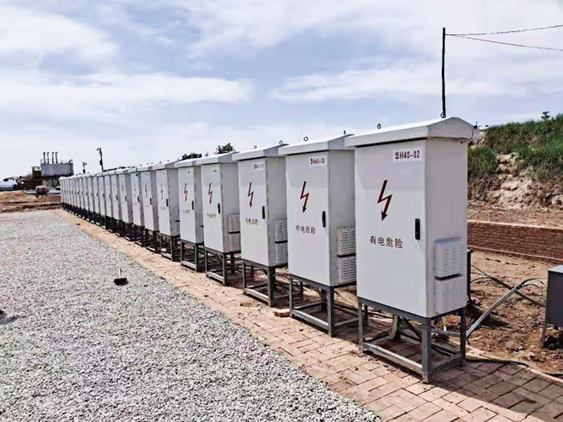

螺杆泵专用控制柜由柜体、电器元件、仪表、变频器与中控模块等组成，可通过特定远程控制、保护、调参，是一种集中控制、保护、监测的上位机装置。
技术性能
额定电压为380/660V，660V控制柜需安装升压变压器；
采用长距离无位置编码器矢量控制技术，可适应电缆长度≥2000m；
长距离无位置编码器矢量控制速度控制精度±0.2%；
长距离无位置编码器矢量控制速度波动±0.3%；
控制柜内置螺杆泵防干抽功能；
控制柜内置永磁同步电机防退磁控制技术，有效提高电机寿命；
控制柜内置电潜螺杆永磁驱动系统飞车保护功能；
控制柜元器件安装、接线牢固、端正、正确，所有连接线的标志、标号清楚、牢固、完整；
控制柜内所有元器件性能符合各元器件相关产品标准要求；
控制柜内电气间隙与爬电距离、介电性能、温升极限、短路保护符合GB/T3797规定。
技术参数
型号 | PMMLIFT-C-380-22-O | |
功率输入 | 额定电压（ V） | 3 相： 380V~480V；电压持续波动±10%，短暂波动-15%~+10% |
额定输入电流（ A） | 46.5 | |
额定频率（ Hz） | 50Hz/60Hz，波动范围±5% | |
功率输出 | 标准适用电机（ KW） | 15 |
额定电流（ A） | 45 | |
输出电压（ V） | 额定输入条件下输出 3 相， 0~额定输入电压，误差小于±3% | |
输出频率（ Hz） | 5~30Hz | |
控制特性 | 控制方式 | 无编码器磁通矢量控制 |
速度控制精度 | 无编码器磁通矢量控制：±0.2% | |
速度波动 | 无编码器磁通矢量控制：±0.3% | |
输出滤波装置 | 针对长电缆应用场合已内置滤波装置 | |
防干抽模型 | 控制柜已内置螺杆泵防干抽功能 | |
数据接口 | 井下数据采集装置数据接口；RS485 等标准工业通讯端口。 | |
型号 | PMMLIFT-C-660-37-O | |
功率输入 | 额定电压 (V) | 3相：520V~690V；电压持续波动±10%，短暂波动-15%~+10%,即422V~759V；电压失衡率<3% |
额定频率 (Hz) | 50Hz/60Hz，波动范围±5% | |
功率输出 | 标准适用电机 (kW) | ≤37 |
输出电压 (V) | 额定输入条件下输出 3 相， 0~额定输入电压，误差小于±3% | |
输出频率 (Hz) | 矢量控制0~650Hz | |
控制特性 | 控制方式 | 长距离无位置编码器矢量控制技术 |
速度控制精度 | 长距离无位置编码器矢量控制技术：±0.2% | |
速度波动 | 长距离无位置编码器矢量控制技术：±0.3% | |
输出滤波装置 | 针对长电缆应用场合已内置滤波装置 | |
数据接口 | 井下数据采集装置数据接口；RS485 等标准工业通讯端口。 | |
防干抽模型 | 控制柜已内置螺杆泵防干抽功能 | |
